ОБЗОР
Компактный цифровой контроллер Smartgen HGM501 применяется для управления и контроля отдельно работающей генераторной установки. Выполняет функции запуск/остановка двигателя, измерение данных, индикация ошибок, аварийный останов и другое. Контроллер Smartgen HGM501 оборудован световыми индикаторами, прост в обращении.
Встроенный микропроцессор позволяет выполнять точные измерения множества параметров, выводя их на дисплей. Простая схема подключения, компактность и высокая надежность позволяют применять контроллер на большинстве дизельных и бензиновых генераторных установках.
Основные технические параметры контроллера HGM501:
- Два светодиодных дисплея: дисплей контроля однофазного напряжения и дисплей общего активного напряжения (рассчитывается, используя однофазное питание, принимая нагрузку как сбалансированную);
- Многофункциональный светодиодный дисплей с функцией переключения параметров: однофазная частота, однофазный ток, напряжение аккумулятора, общая продолжительность работы (макс 999 часов), температура двигателя и генератора;
- Спад напряжения, перенапряжение, понижение частоты, перегрузка, перегрев индицируются миганием аварийных лампочек и приводит к останову генератора после задержки аварийного сигнала;
- Функция останова работы генератора по низкому давлению масла;
- Переключение параметров при помощи кнопок на панели контроллера;
- Широкий выбор в настройках типов датчиков температуры;
- Ввод параметров с передней панели контроллера;
- Модульный дизайн, анти-воспламеняющийся пластиковый корпус, компактный.
Габариты и вес:
- Рабочая температура, ⁰С: (-25 ~ +70);
- Размеры (Д) мм х (Ш) мм х (В) мм: 118 х 128 х 36;
- Вес ± 2%, кг: 0,216.

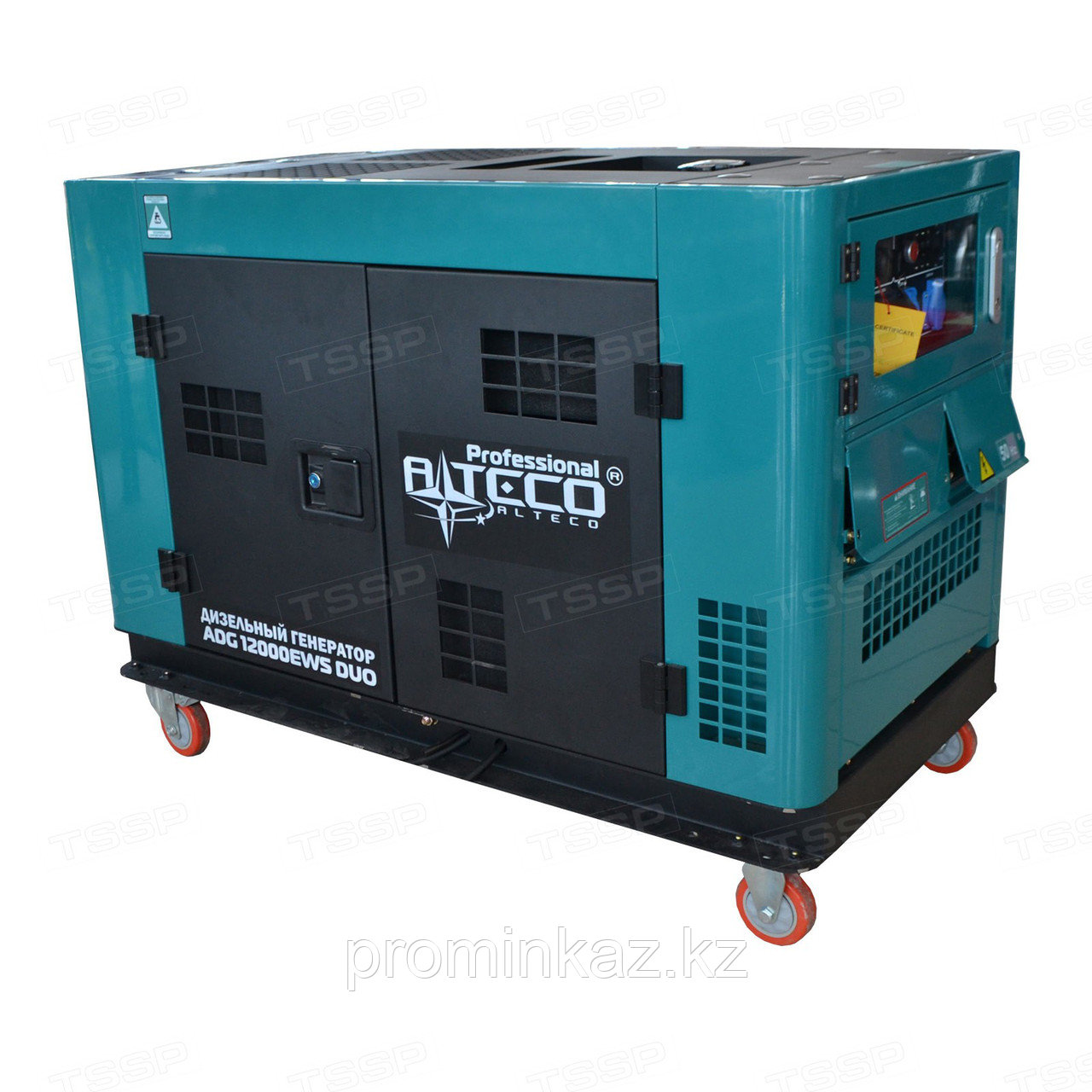

ХАРАКТЕРИСТИКИ
| Характеристики |
Показатель |
| Мощность номинальная , кВт |
11 |
| Мощность номинальная , кВА |
13.8 |
| Количество фаз |
3 |
| Рабочий объём двигателя , см³ |
997 |
| Мощность резервная , кВт |
12 |
| Тип топлива |
дизель |
| Число оборотов двигателя , об/мин |
3000 |
| Количество тактов двигателя |
4 |
| Номинальная мощность двигателя , кВт |
14 |
| Тип охлаждения |
жидкостное |
| Система смазки |
разбрызгиванием |
| Емкость топливного бака , л |
26 |
| Емкость масляного картера , л |
2.75 |
| Система запуска |
ручная/электрическая |
| Наличие аккумулятора |
да |
| Уровень шума , дБ |
75 |
| Напряжение , В |
220/380 |
| Частота , Гц |
50 |
| Тип генератора |
синхронный |
| Характеристики |
Показатель |
| Количество выходов переменного тока 16 А , шт |
1 |
| Выход переменного тока 32 А |
да |
| Наличие вольтметра |
да |
| Счетчик моточасов |
да |
| Наличие выхода постоянного тока |
да |
| Система автоматического запуска |
да |
| Наличие шумозащитного кожуха |
да |
| Комплект шасси |
да |
| Терминал переменного тока |
да |
| Переключатель 380/220В |
да |
| Кнопка аварийного останова |
да |
| Порт подключения АВР |
да |
| Кнопка включения подогрева |
да |
| Модель контроллера |
Smartgen HGM501. цифровой. 3 экрана |
| Класс изоляции |
F |
| Система возбуждения |
самовозбуждение. транзистор |
| Габаритные размеры (ДхШхВ) , мм |
1250х650х890 |
| Масса нетто , кг |
320 |
