Автоматический конденсатоотводчик HAD20B

Автоматический конденсатоотводчик HAD20B

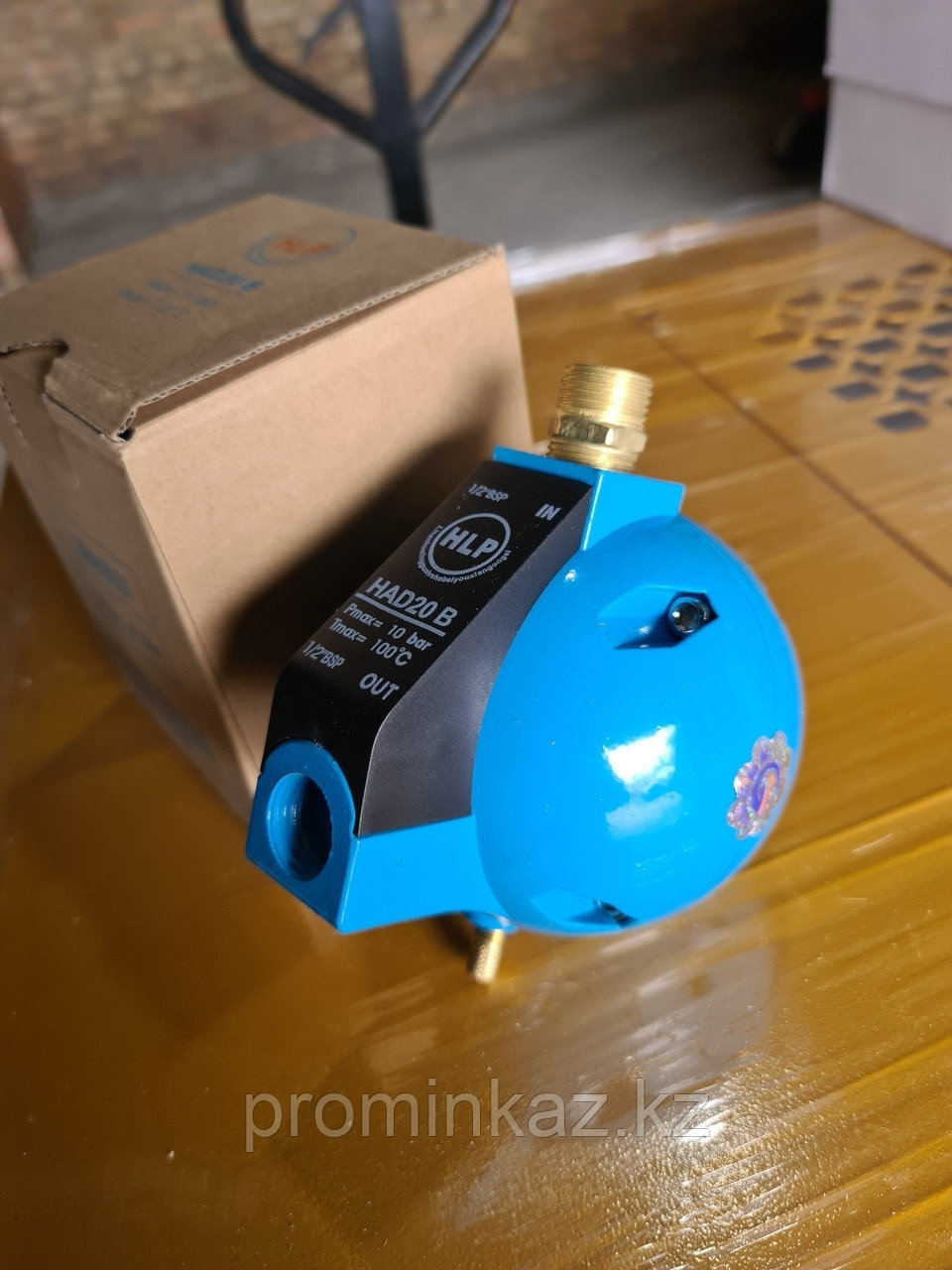

Автоматический механический конденсатоотводчик HAD20B для систем очистки сжатого воздуха.
Простой и надежный поплавковый механизм связан с клапаном прямого действия, при достижении определенного уровня конденсата происходит открытие сливного отверстия и удаление конденсата из системы.

Применяется:
- воздушный компрессор (поршневой или винтовой)
- доохладители
- циклонный сепаратор
- магистральный фильтр
- ресивер
- осушитель воздуха

Характеристики
Вход/выход, дюйм - 1/2"
Макс.давление - 10 бар
Макс.температура 100℃
Отвод конденсата до 167 л/мин
Корпус из литого алюминиевого сплава


Конструкция и принцип работы конденсатоотводчика HAD20B:

• 1. Входное отверстие
• 2. Выходное отверстие
• 3. Поплавок
• 4. Дренажный резервуар
• 5. Ручной дренажный клапан

Через входное отверстие (1) поступает конденсат и накапливается в резервуаре (4). Поплавок (3) контролирует уровень конденсата

По мере того, как жидкость будет накапливаться внутри, поплавок будет подниматься вверх. По достижении конденсатом верхнего порогового уровня поплавок поднимается вверх, открывая выпускное отверстие (2). Таким образом произойдет сброс излишков конденсата. При достижении конденсатом нижнего порогового уровня, поплавок опускается, закрывая выпускное отверстие (2).

Процесс является полностью механическим и не требует подключения электричества. В процессе сброса исключаются потери сжатого воздуха.

Ручной дренажный клапан необходим при выполнении технического обслуживания.

Схема подключения конденсатоотводчика HAD20B в пневмосистеме:

Автоматический поплавковый конденсатоотводчик RD500 должен быть установлен в самой нижней части пневмосистемы под резервуаром с давлением, где есть поток конденсата, в противном случае конденсат не будет выводиться из системы

Входное отверстие подключается к точке слива конденсата. Выходное отверстие регулируется поплавком внутри устройства. Его можно оставить открытым, либо подключить трубку/шланг для передачи конденсата в систему очистки для предотвращения загрязнения окружающей среды (так как возможно присутствие масла в системе).

Расстояние от нижней точки сосуда под давлением до ближайшей поверхности или пола должно составлять не менее 200 мм в вертикальной плоскости



Габаритные размеры HAD20B:
